作者: czjs 时间: 2022-6-14 16:28 标题: 如何在星网摩配软件中使用e摩查询HJ电子图册

星网软件 2022-06-10

　　星网摩配软件已经上线HJ车型电子图册的云查询服务（三大功能：适配车型、设变信息、电子图册），可以供大家使用。

一、使用条件
1、使用星网摩配软件的e摩云托管服务，且已经升级至最新版本（2022-05-26或以后）；
2、使用HJ体系的e摩零件订单服务（具备e摩订单账号）。

二、根据零件代码（图号）查询适配车型

　　因为“54400H7DY00H000 制动蹄组合”是易损件，也是通用车型最复杂的品种，所以我们用它来测试一下。

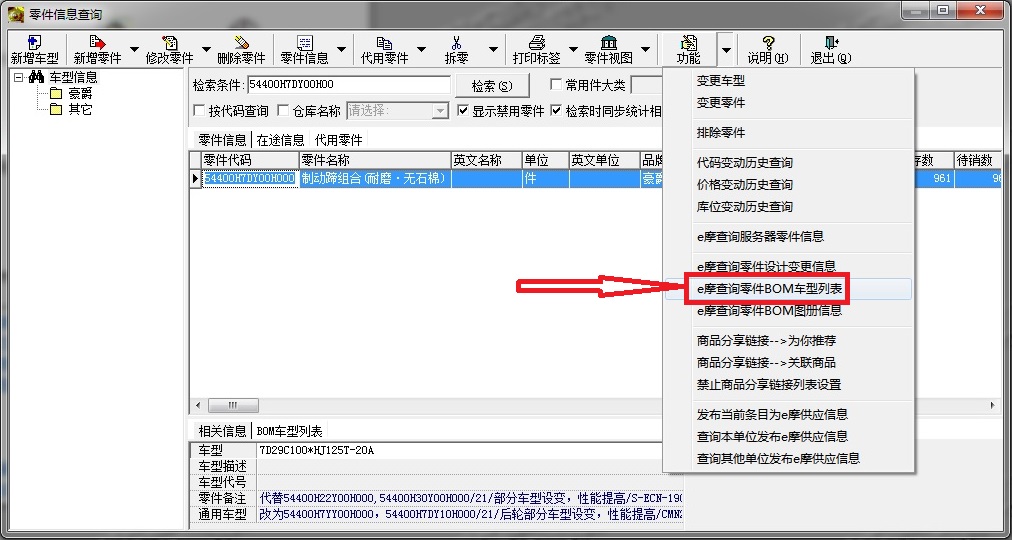

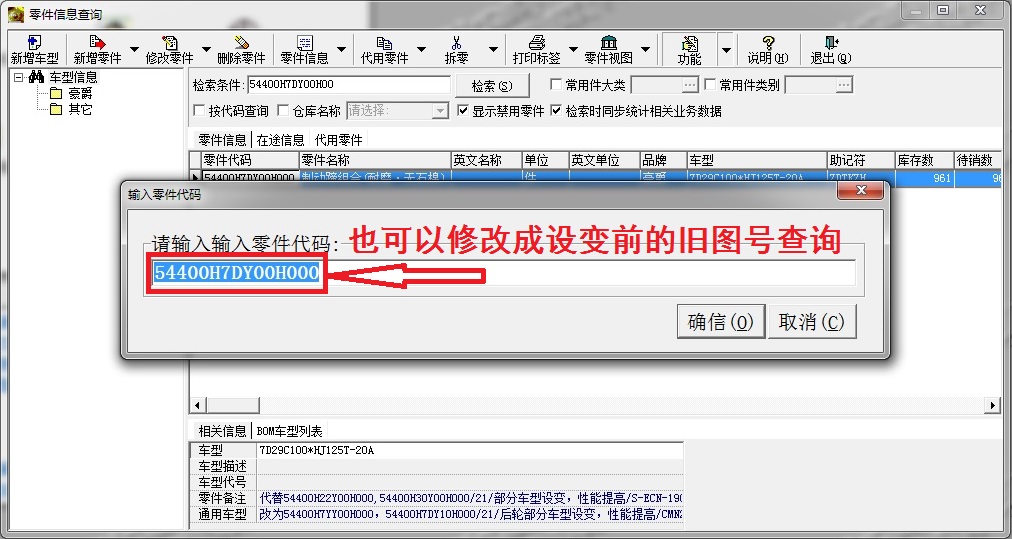

　　进入“业务查询”-->“零件信息查询”功能界面，查询出54400H7DY00H000对应的零件信息，进入“功能”-->“e摩查询零件BOM车型列表”，如图1（注意：如果尚未登录e摩账号，需要先进行登录才能使用）。

图1

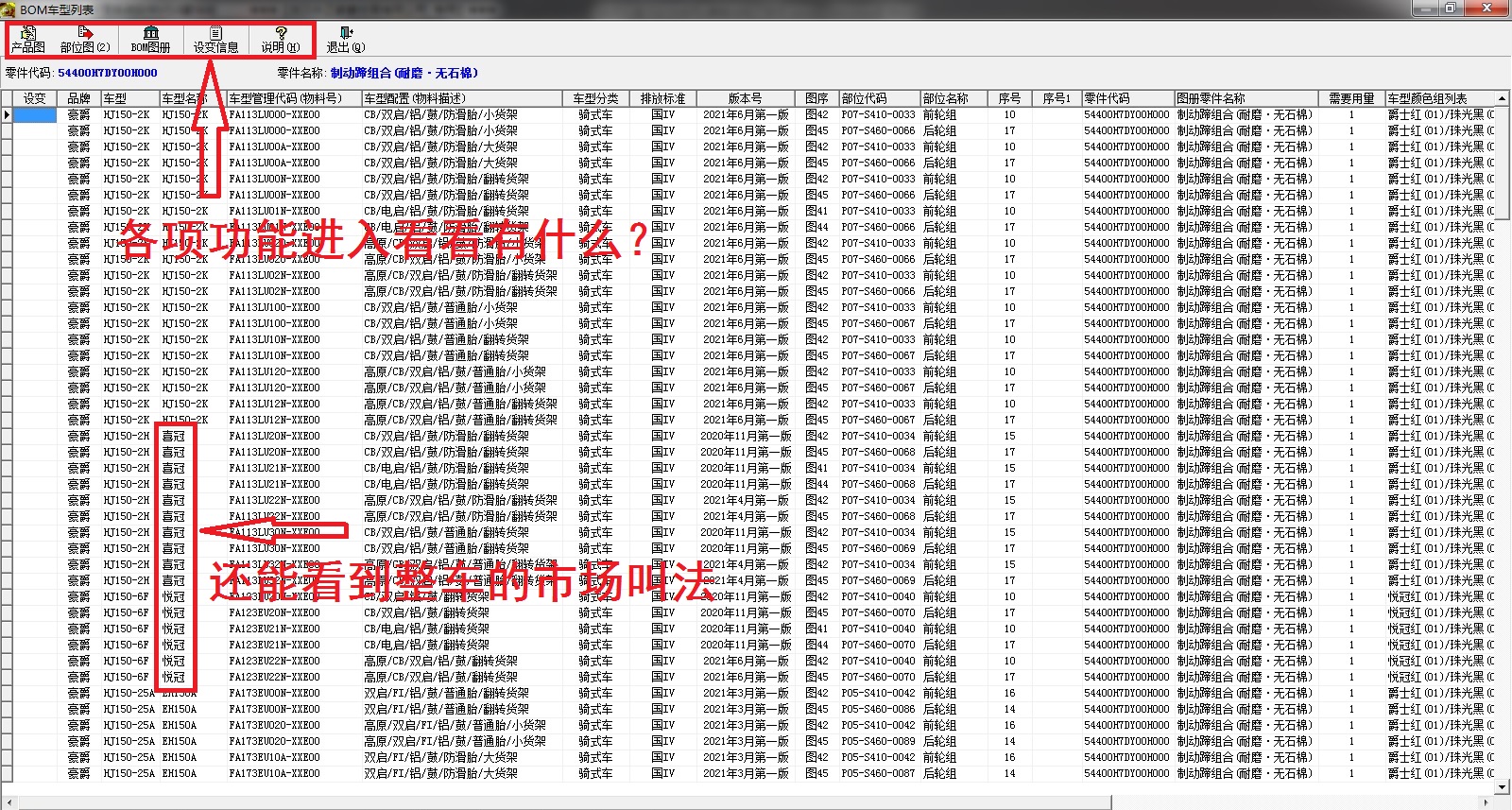

图2 适配车型列表

图3 车型产品图

图4 部位图

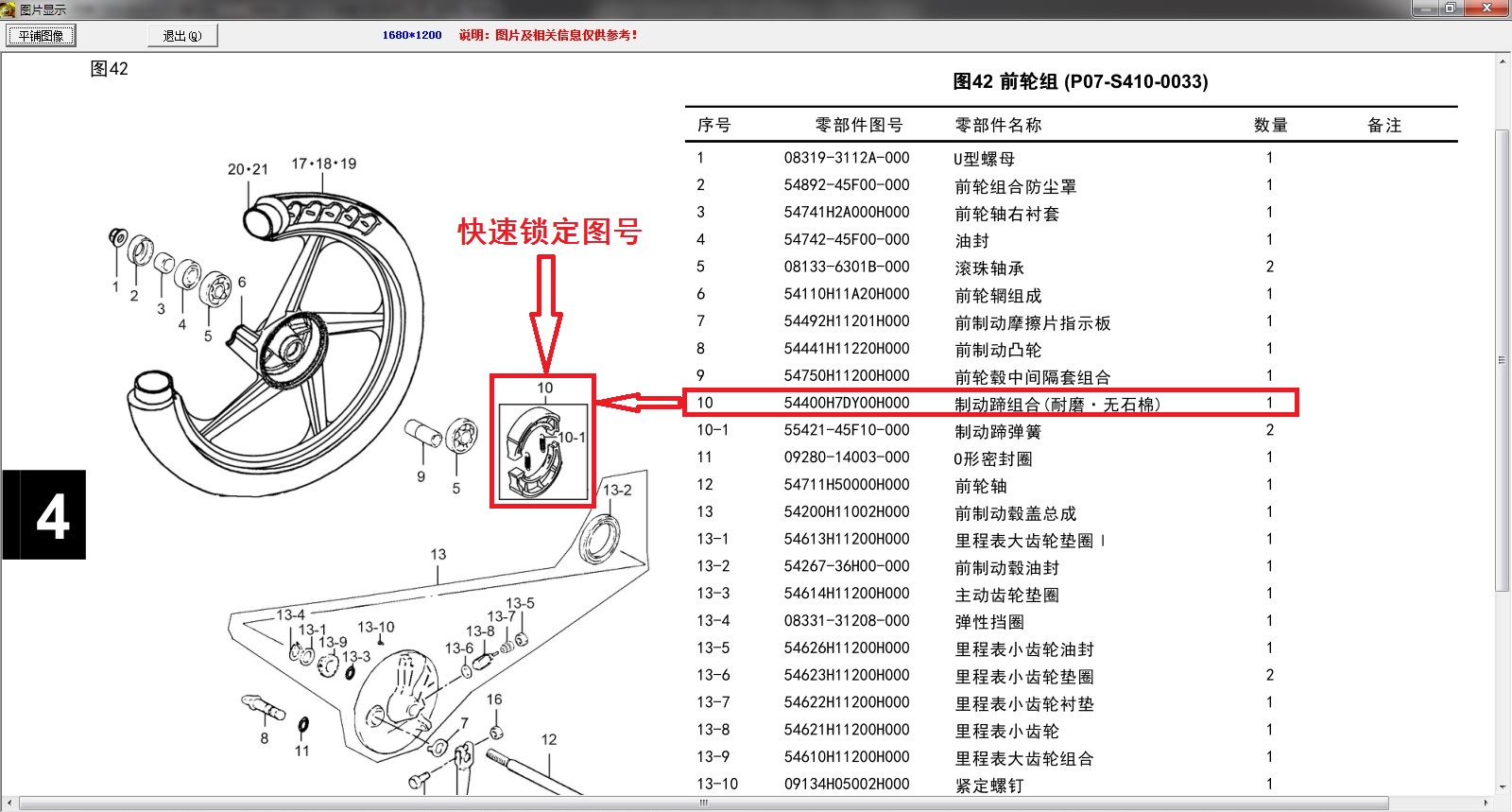

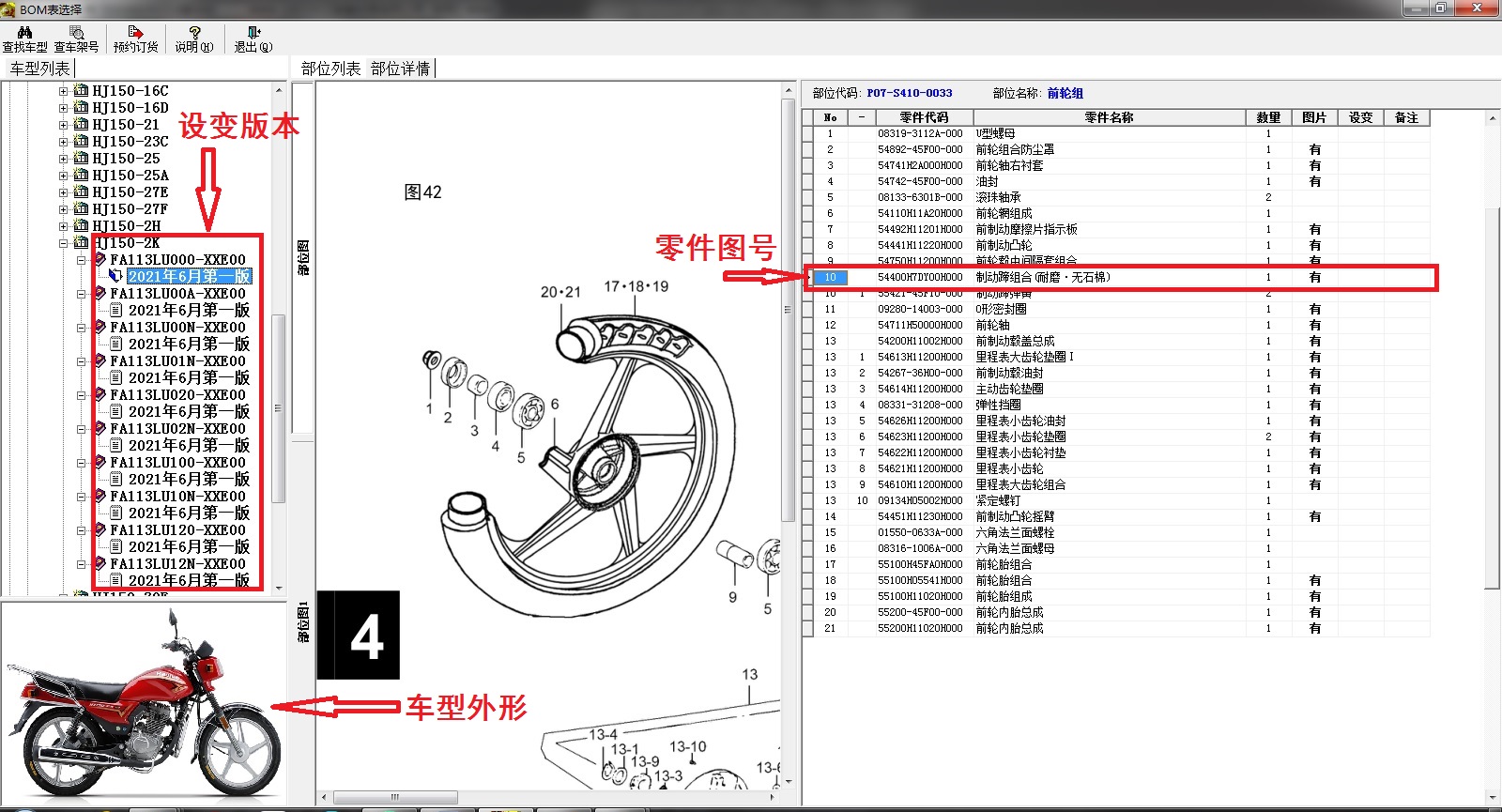

图5 BOM图册

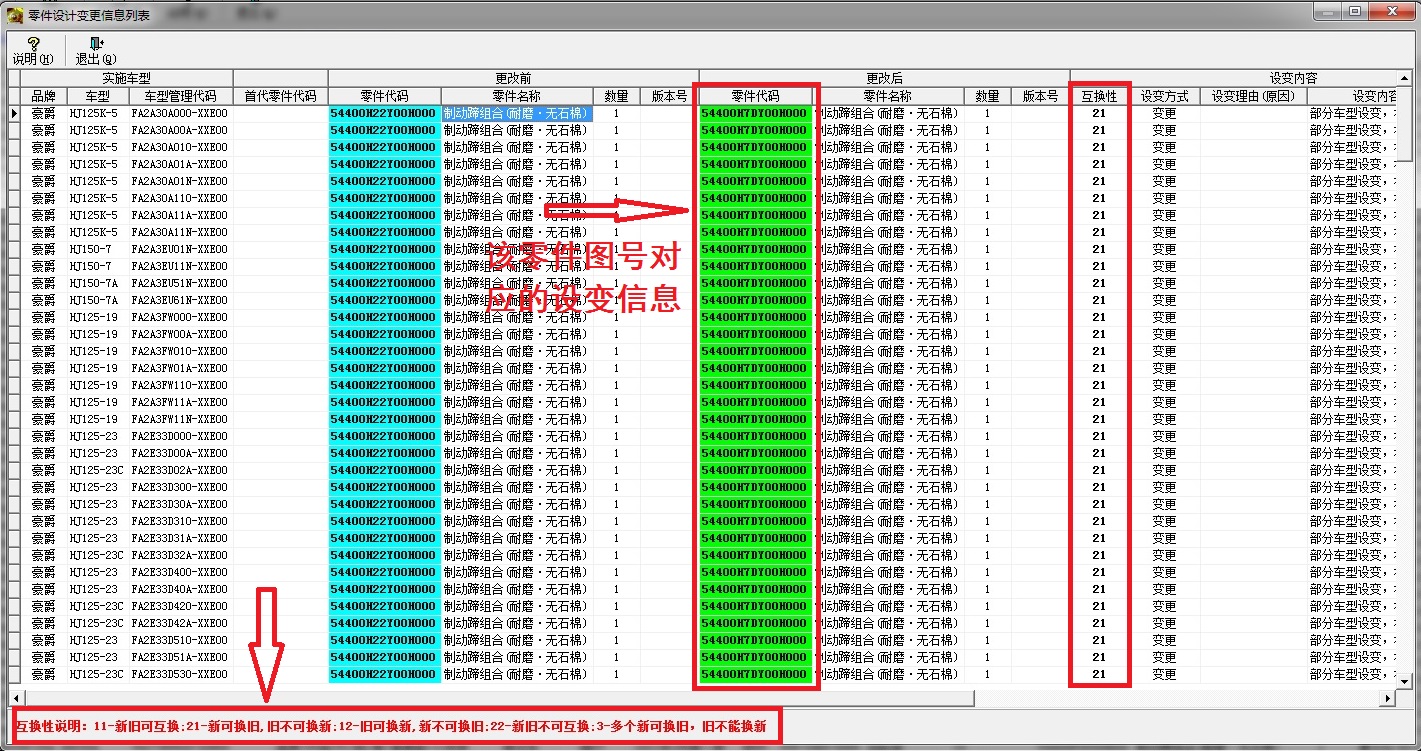

图6 设变信息

二、根据零件代码（图号）查询设变信息

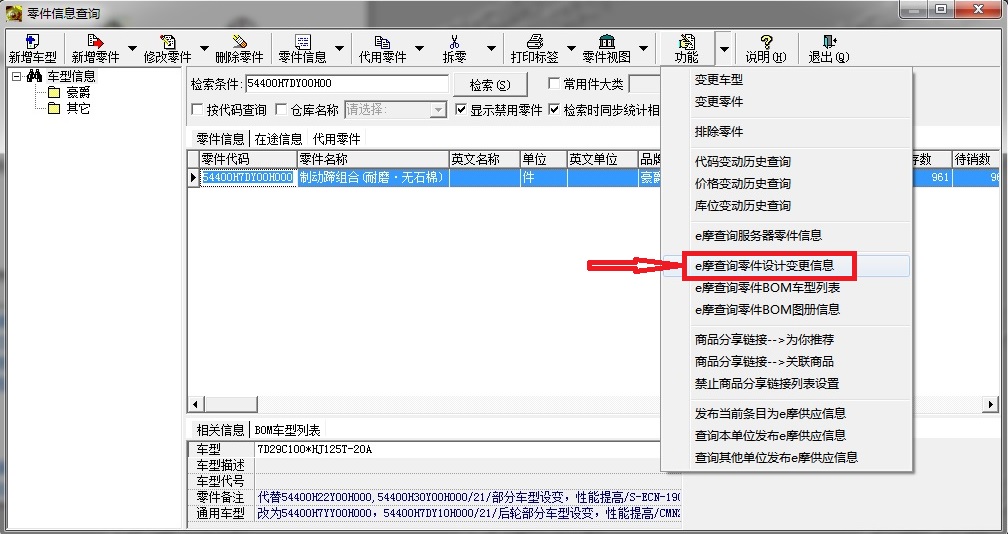

　　进入“业务查询”-->“零件信息查询”功能界面，查询出54400H7DY00H000对应的零件信息，进入“功能”-->“e摩查询零件设计变更信息”，如图7。

图7

图8

　　点击“确信”后可以显示该零件图号关联设变信息，如图6。

三、查询某个车型的电子图册

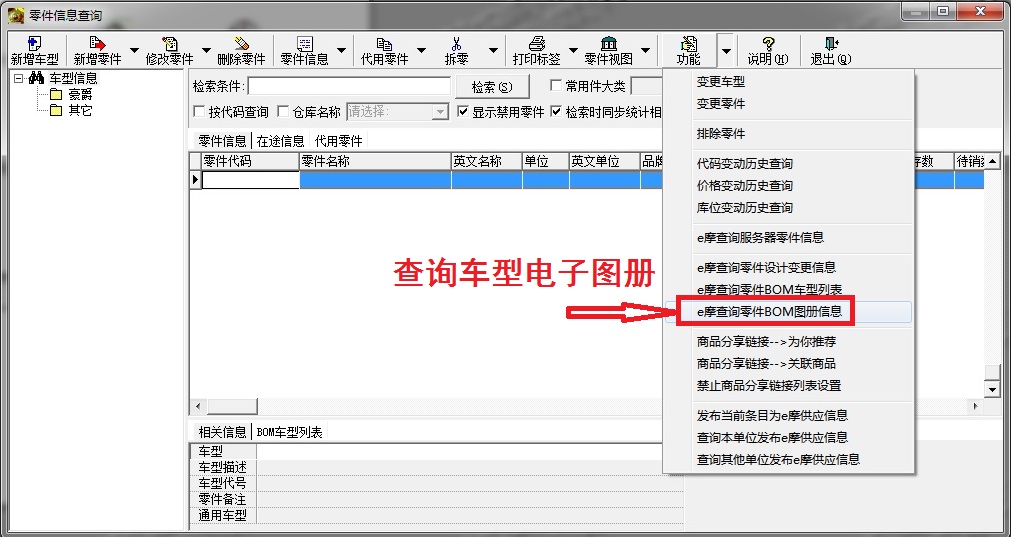

　　进入“业务查询”-->“零件信息查询”功能界面，进入“功能”-->“e摩查询零件BOM图册信息”，如图9。

图9

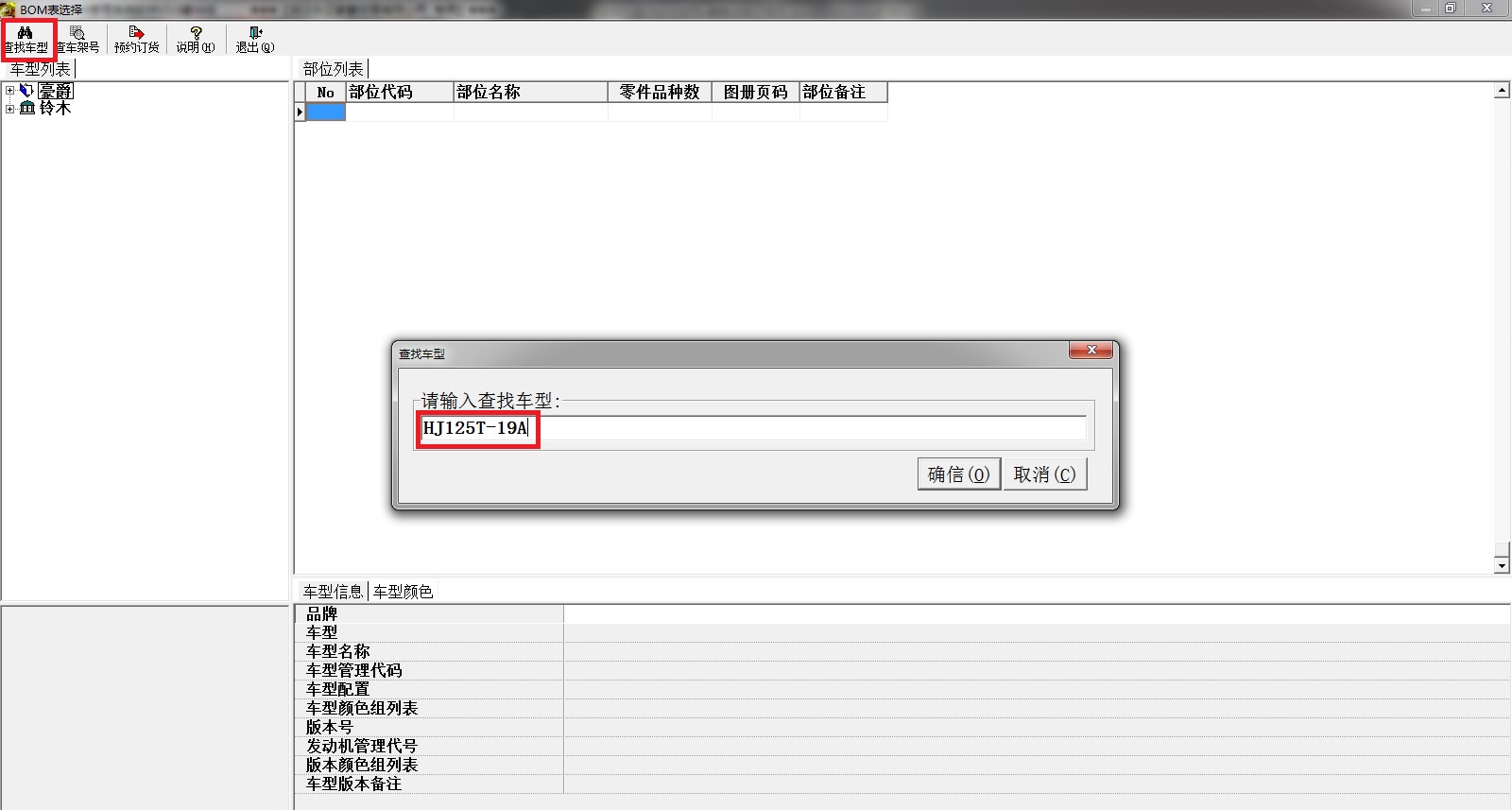

图10 查找车型

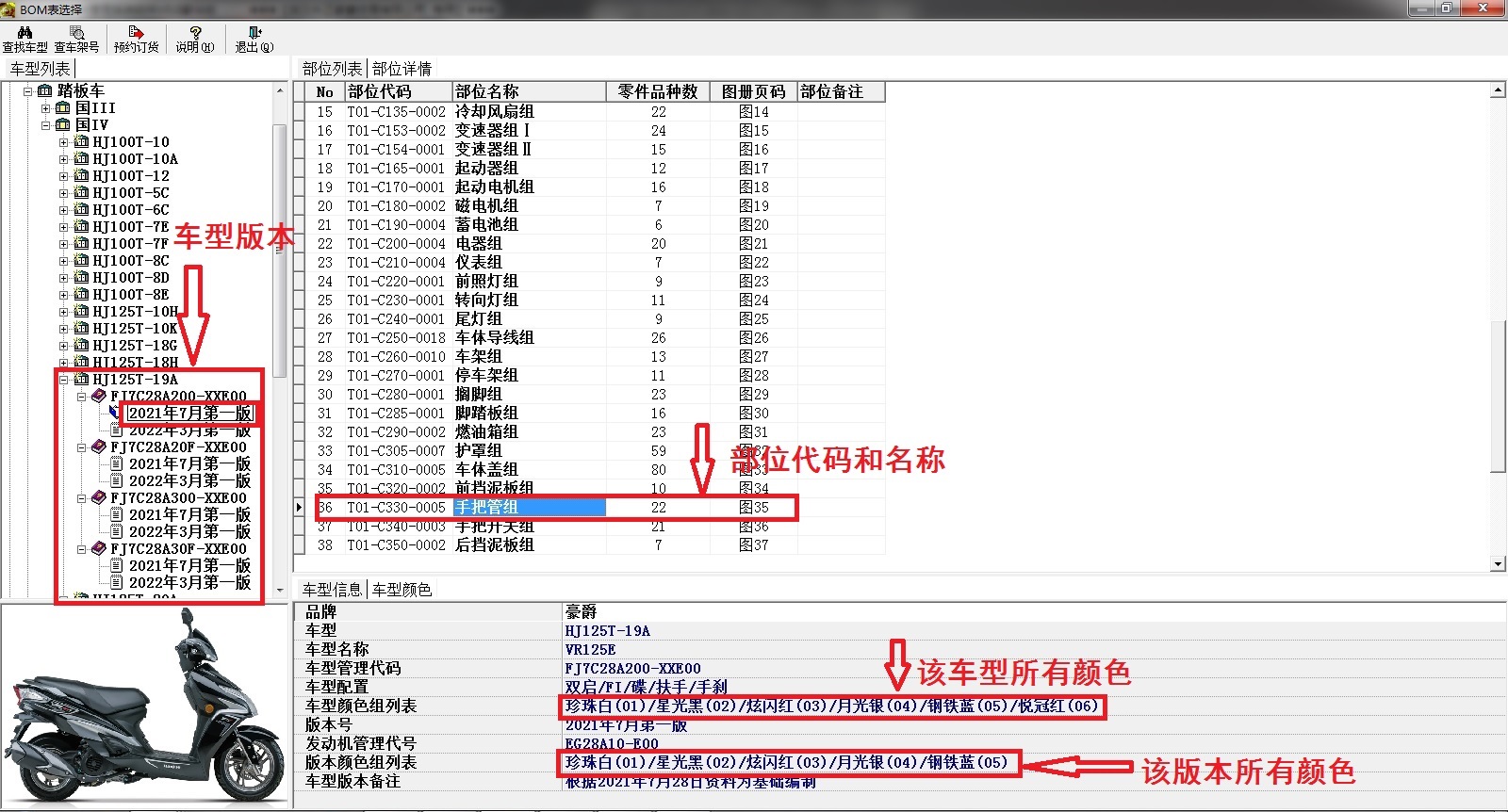

图11 查询合适的车型版本

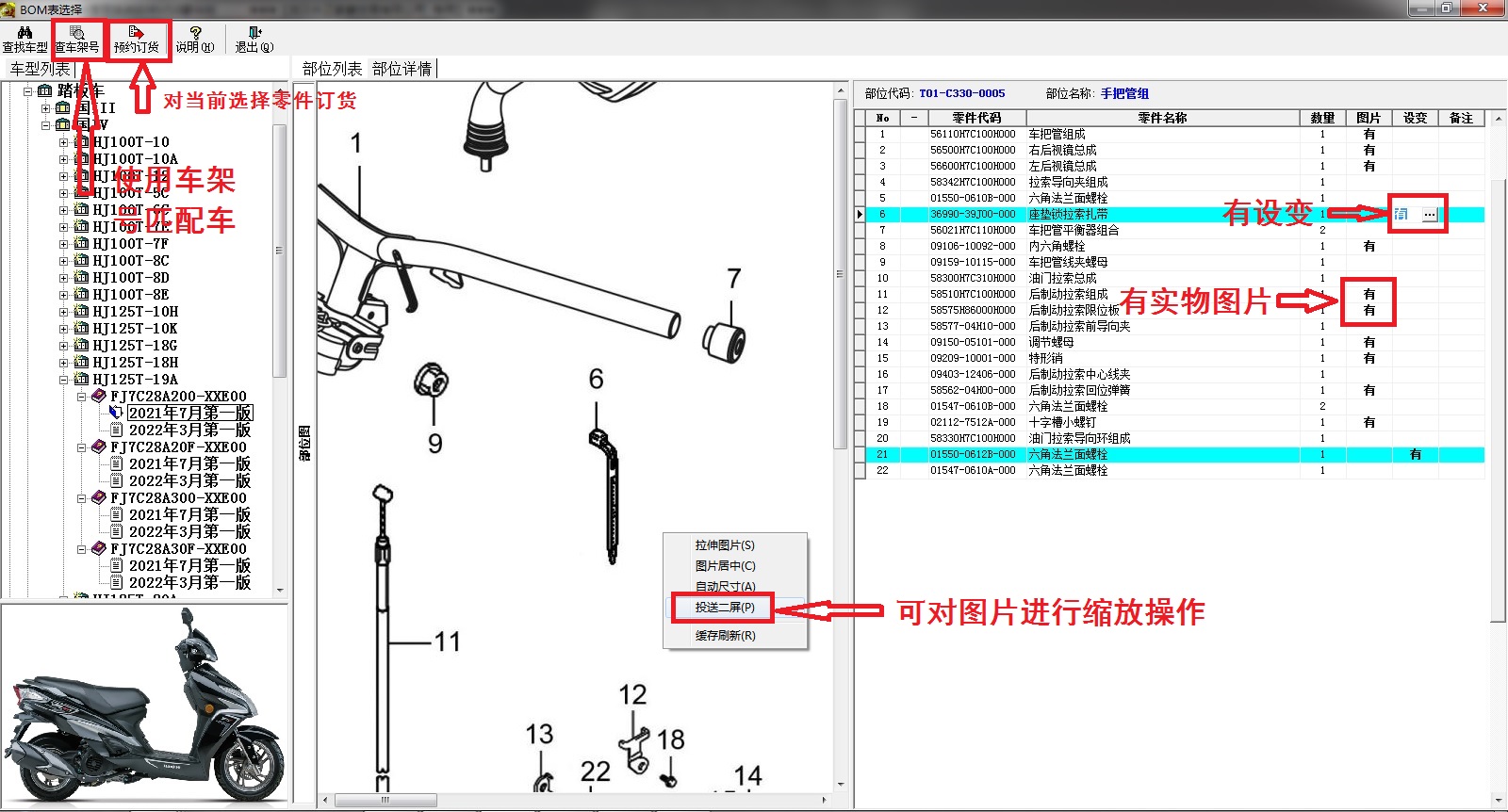

图12

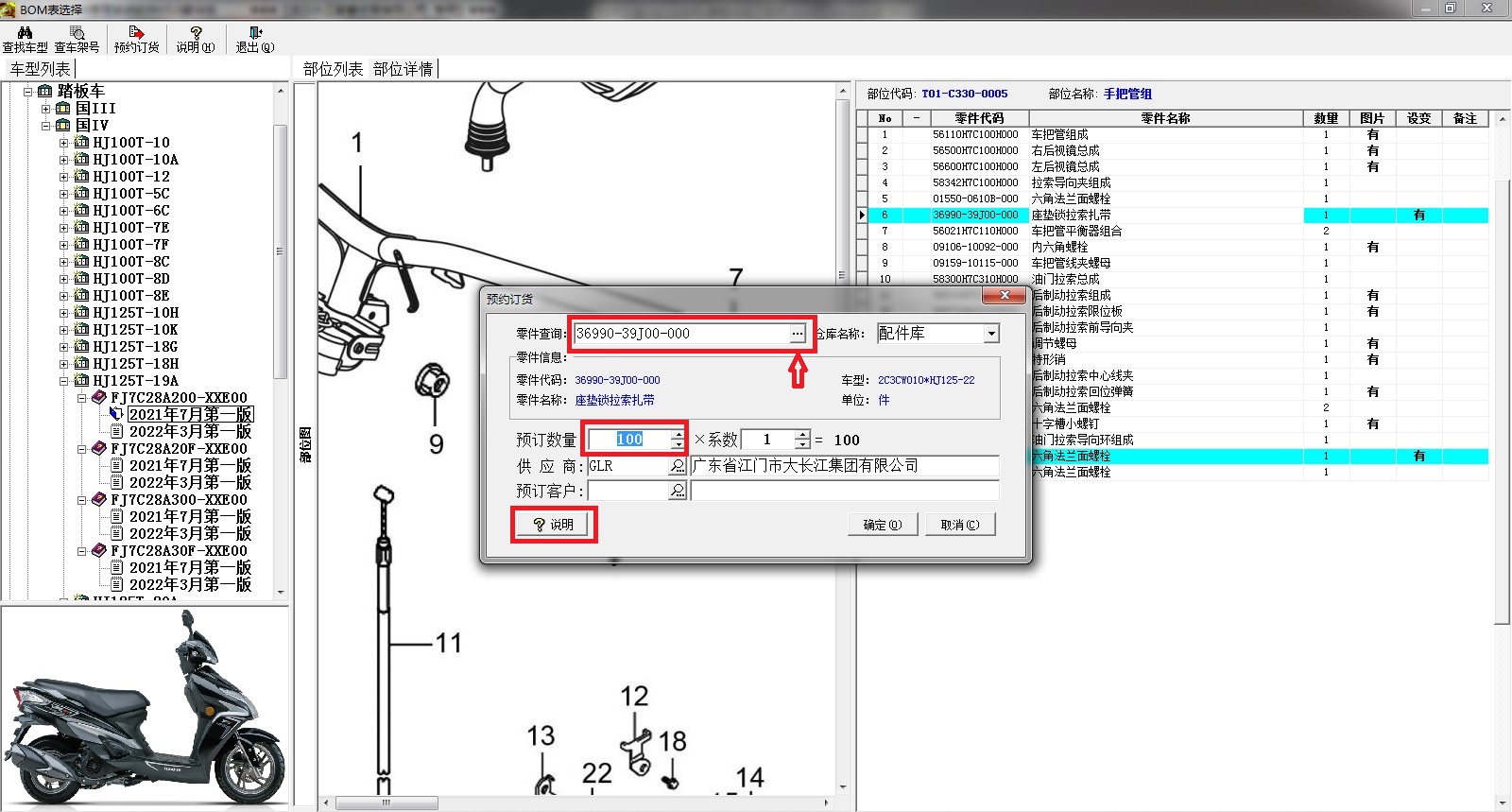

　　选择自己所需要的零件进行“预约订货”，如图13；

图13 预约订货

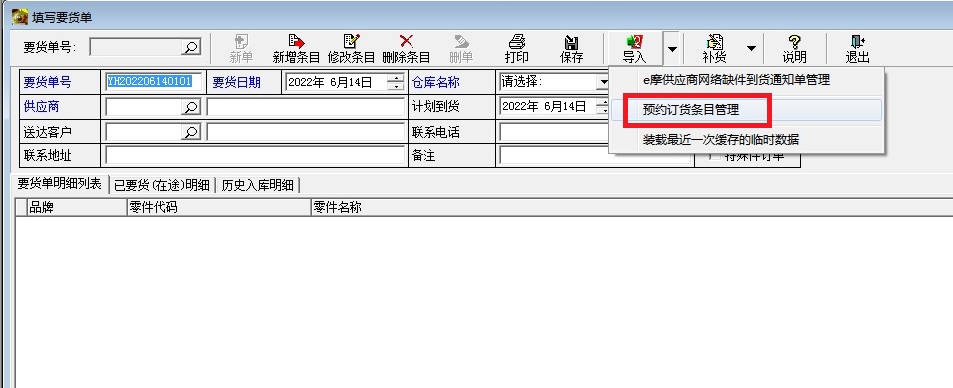

　　所有所需零件“预约订货”完成后，可以进入“采购管理”-->“填写要货单”-->“导入”-->“预约订货条目管理”，将这些预约订货条目转化为采购要货单，如图14；

图14

星网软件
2022-06-10
