作者: 天衣无缝 时间: 2016-4-7 09:29 标题: GY6踏板摩托车换中缸换气门油封

本帖最后由天衣无缝于 2016-4-7 09:30 编辑

2016-02-21 06:00 作者：唐福林

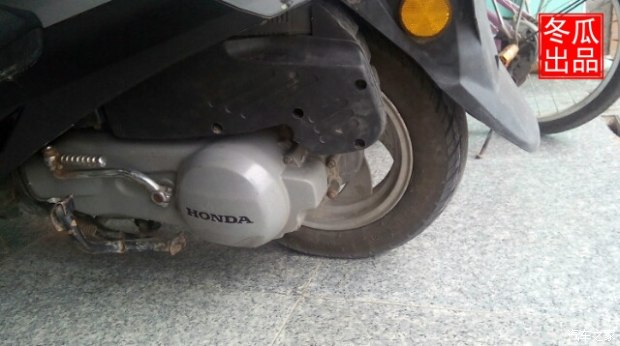

　　今天给大家说一说怎么样换中缸和气门油封。其实换中缸和油封不算很难的事情，只要有一点动手能力。学这个不算难，现在给外面的换个中缸小地方的师傅收费最少都要100，大城市的都是200起步。有一定车龄的踏板车烧机油和油封都是比较常见的问题。就以踏板车的GY6发动机为讲解对象，GY6种发动机在国内的很常见，国内的一二线品牌都在用这种发动机。

　　GY6发动机由日本本田设计开发，后来由三阳，光阳生产，原用于三阳迪爵，光阳豪迈系列，当GY6的技术大量转移到内陆各地后，因其结构简单、成本低廉，技术成熟，被国内厂商仿制后，大量用于各种式样的国产踏板。

　　---------------------------------------------------------------------------

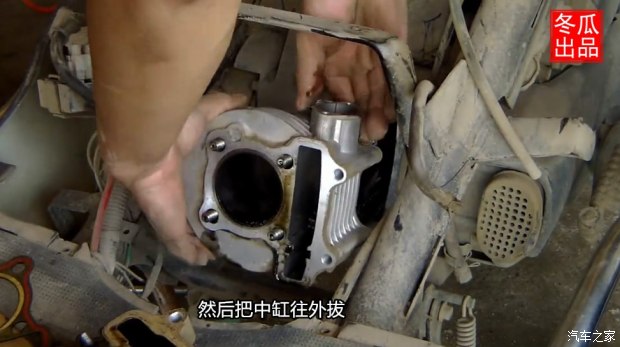

　　下面直接介绍怎么样换中缸。先把车子的外壳给拆开，有的车型不用拆发动就有足够的空间，有的车型则要把发动机从车架拆下来，才有足够的空间换。这里的这辆空间足够，就不用把发动机从车架上拆下来。

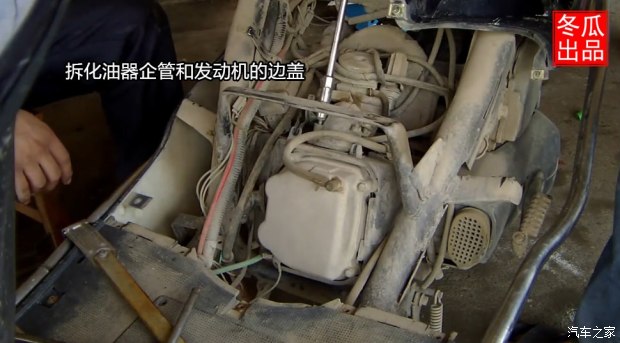

　　先拆开发动机的化油器链接部分和发动机的边盖

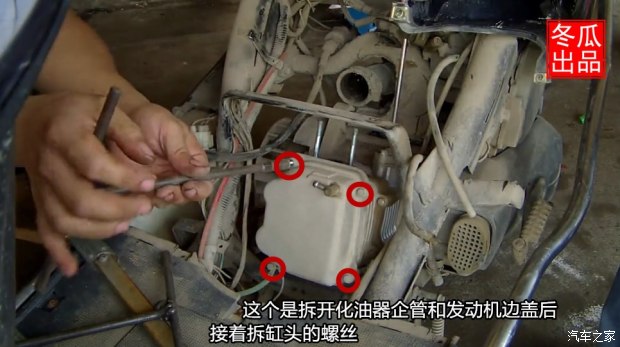

　　上面的这张图是拆开化油器和发动机边盖后。

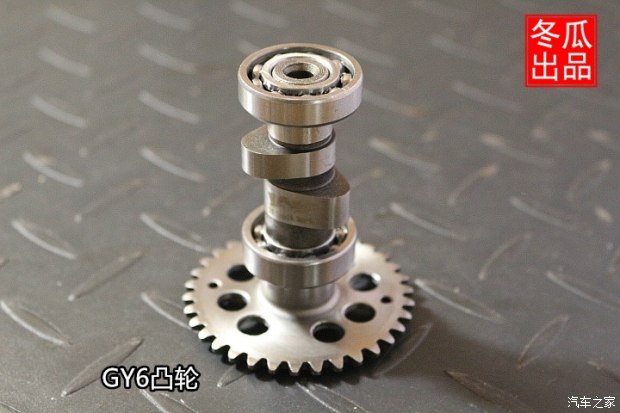

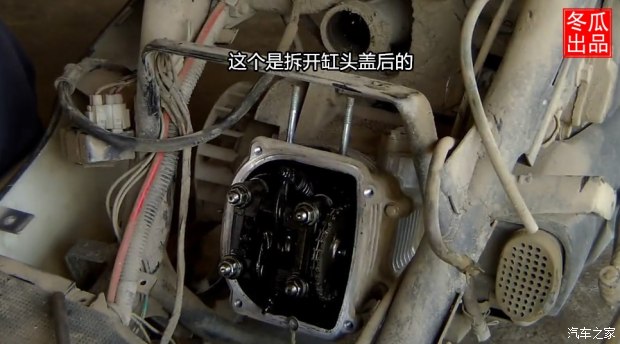

　　这个是拆开缸头后的可以看到气门凸轮时规链

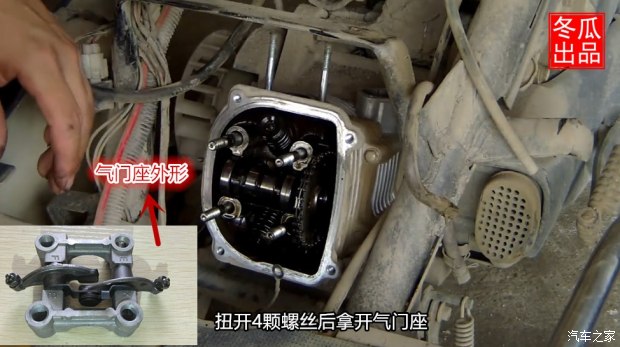

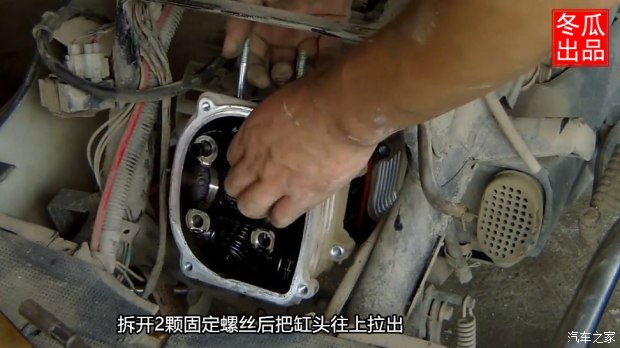

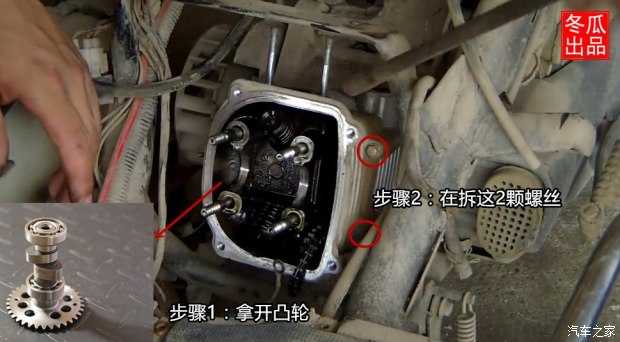

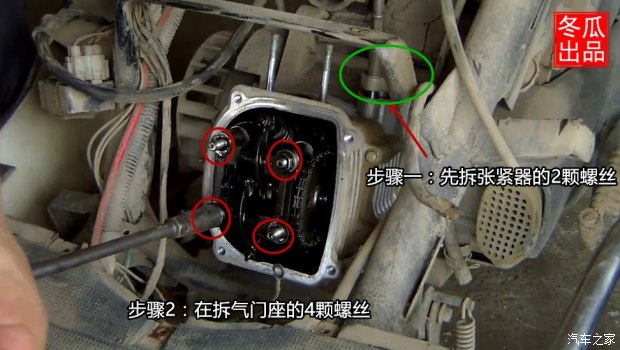

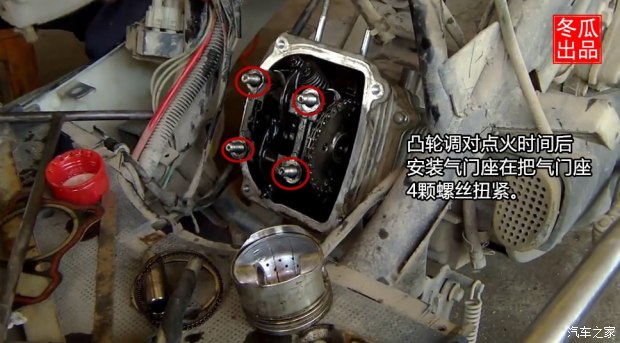

　　先拆摩托车的张紧器，张紧器一般只有2颗固定螺丝，张紧器中间那颗螺丝不用理。然后在拆气门座的4颗螺丝。

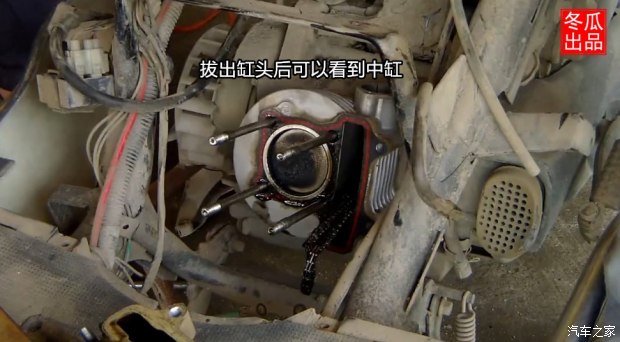

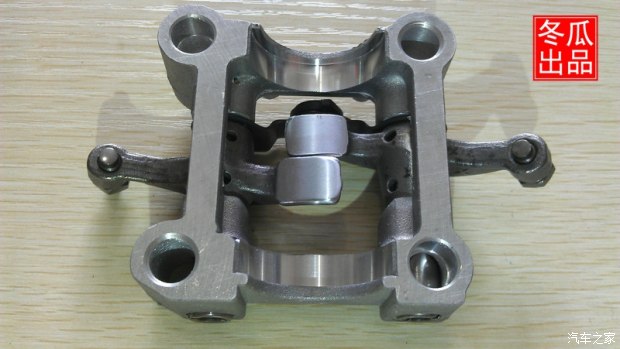

　　然后拿开气门座下面给大家上两张气门座高清图

　　上面这张是气门座的反面。左右2个是摇臂。

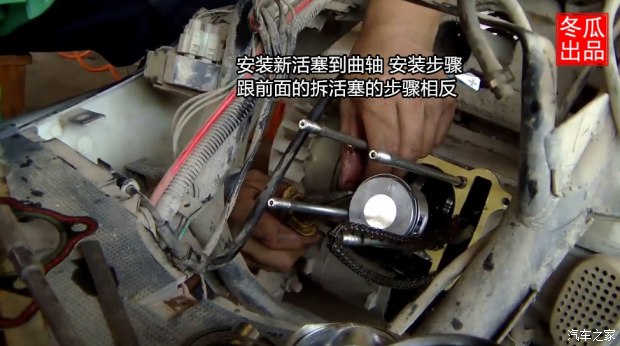

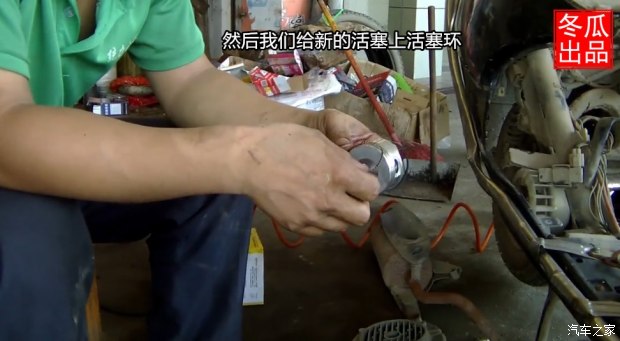

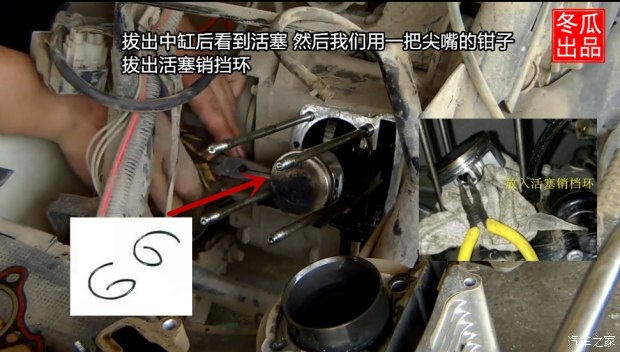

　　安装活塞环要注意：

　　四冲程的活塞环，一般头道环是亮白色，二道环是黑色，装时向装油环，首先装油环的衬环，然后在衬环两侧分别装入两道薄薄的油环，油环的开口要与衬环开口相错开，左右各约10－20度即可。然后再装入二道环，最后装头道环，注意这两道环的环口处，有字标记的那一面要向上，即向着活塞顶部方向，环口也要错开，一般是头道环、二道环和油环的开口各错开120度，环口尽量不要向着进排气门、油道和活塞销，但实际上一般只要环口错开不对口就可以了。

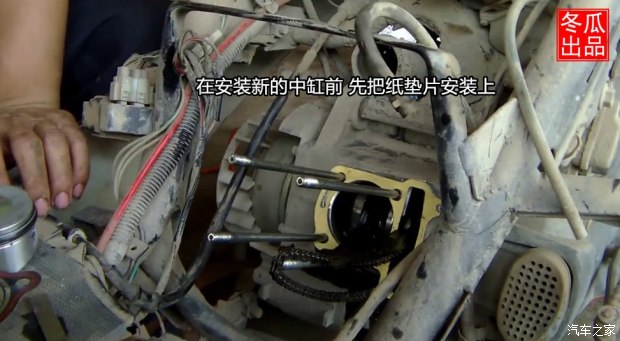

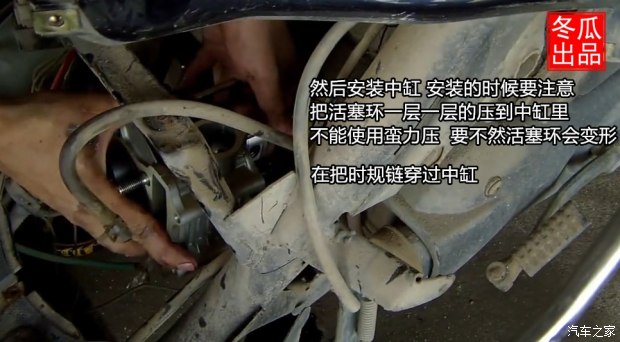

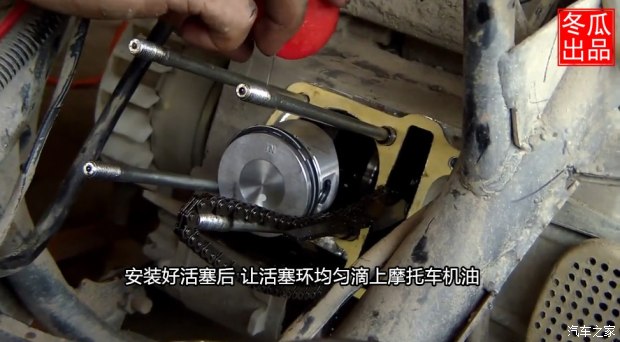

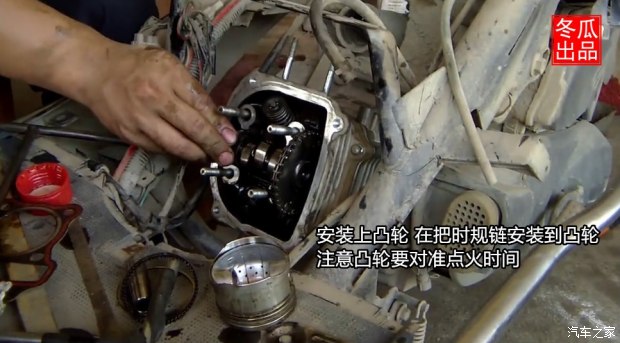

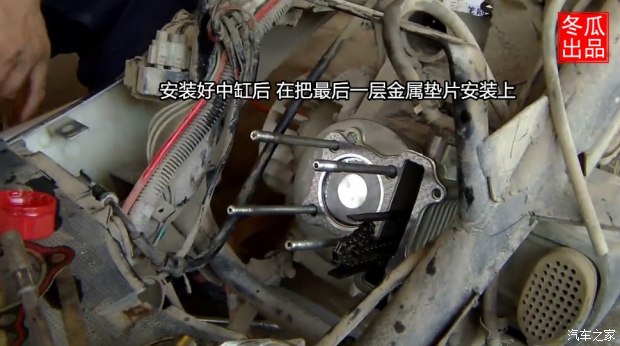

　　安装好中缸后要记得把T线对齐如果不知道T线的朋友，可以转动曲轴把活塞转到中缸的最高点，就是T线的位置了。通俗的讲就是把活塞顶到最高点，不清楚的朋友自己看视频。

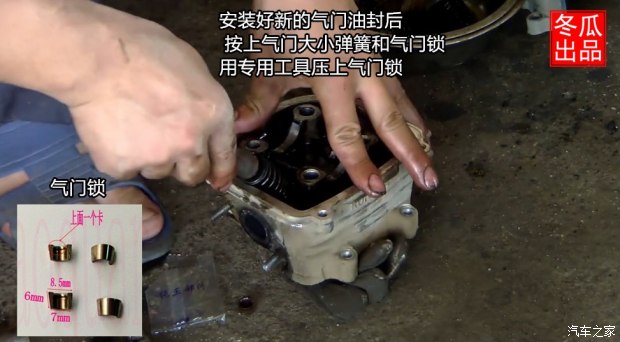

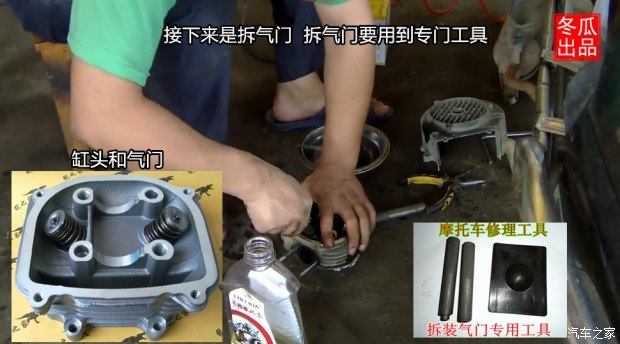

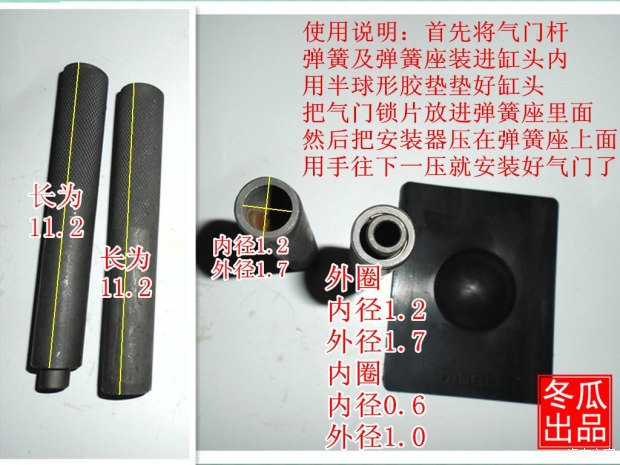

　　下面就是拆缸头的气门油封步骤

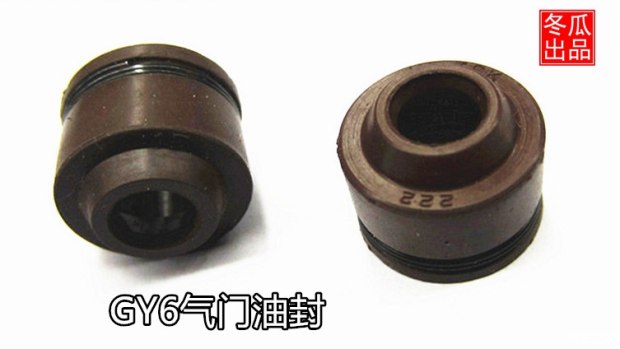

　　上面是油封高清图不同的类型的摩托车油封口径不一样长度也不一样，不能乱用。

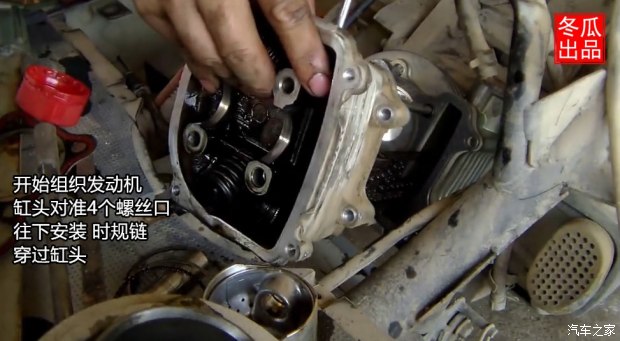

　　上面的步骤都弄好后下面就是安装发动机了

　　弄完这些基本就完成了！
